漆包线专用XT-083A型贵金属催化块
催化活性组分：Pt,Pd,Ce等；
建议空速：8000~12000 h-1（视工况情况而定）；

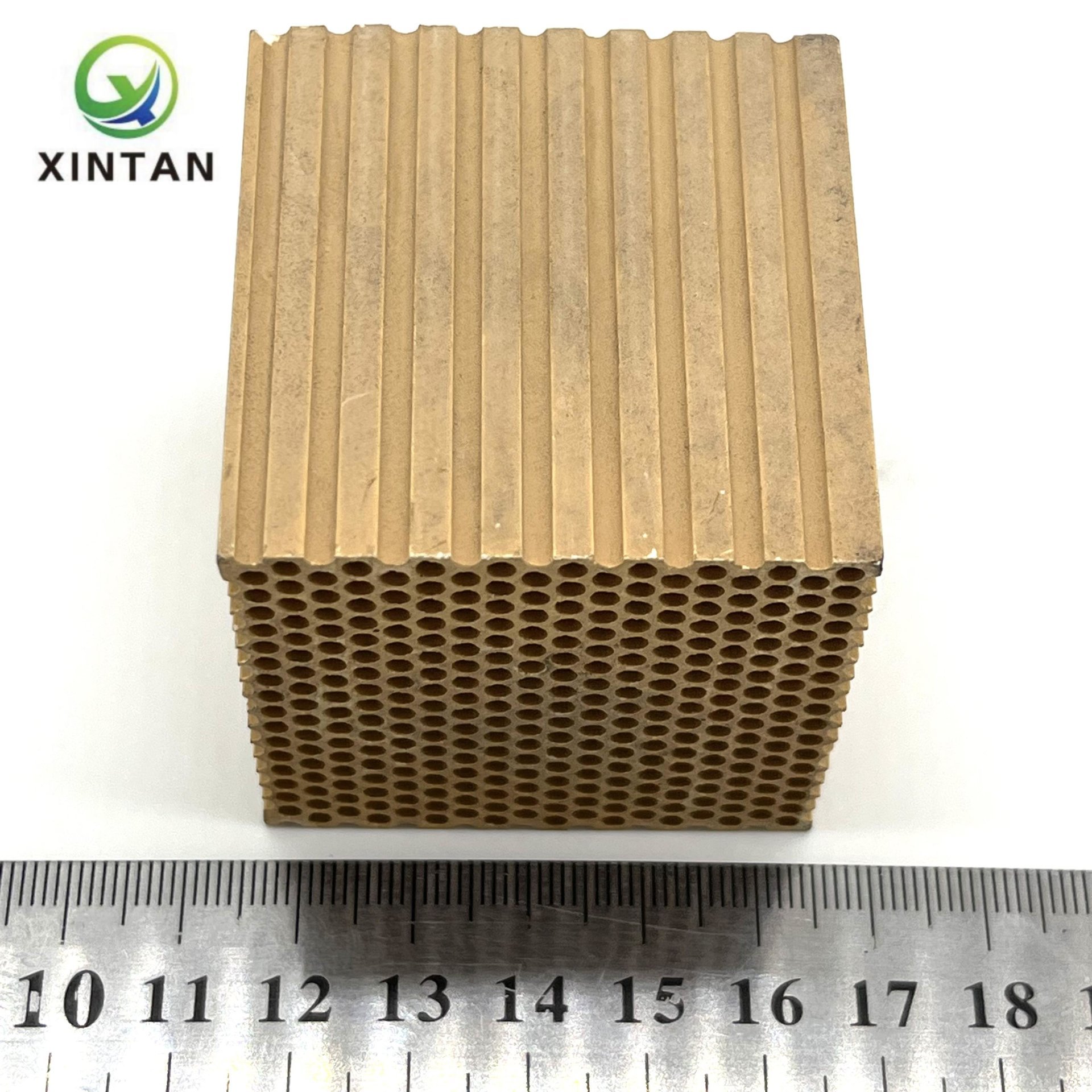

催化剂外观：黄色蜂窝状；
催化剂常规规格（mm）：50 * 50 * 50 ，或其他定制规格；
活性总负载量：贵金属含量0.3g/L；
工作温度范围：250-500℃；
最高短时耐温：800℃；
转换率：＞95%（视工况情况而定）；
建议风速：<1.5 m/s；
堆积密度：700 g/L±20g/L；
载体：堇青石蜂窝陶瓷,方型，50-100cpi；
抗压强度：≥10MPa；
使用寿命：按正常操作要求，使用寿命>8500h；
Model：
Characteristic：
Specifications：
Index：
Package：
Application area：
Product Details
产品概述
XT-083A贵金属催化块，用于漆包线生产中烘漆、烤漆等过程排放的挥发性有机物的催化燃烧，能够有效分解VOC并产生热量，达到节能减排效果。其以双金属铂、钯作为活性组分，以堇青石蜂窝陶瓷为载体，通过特殊工艺加入多种稀土材料，使催化剂结构更稳定，表面活性涂层附着力更强，不易脱落。具有活性高、性能稳定、使用寿命长等优点。
使用条件
为使催化块达到最佳催化燃烧分解效率，产生最大热量减少耗能，建议催化剂在空速8000-12000h-1条件下运行，使用温度300-500℃。
尤其注意避免废气中含有高聚高黏高沸点化合物，防止附着于催化块表面影响使用效果，并确认无重金属、有机磷、有机硅、含氮含硫含氯化合物等易造成催化块中毒的物质。
使用说明
v废气中不得含硫、磷、砷、铅、汞、卤素（氟、氯、溴、碘、砹） 、重金属、树脂和高沸点、高粘性聚合物等使中毒的化学元素或物质。 v催化燃烧反应过程中应保证有充足的氧气与VOCs进行反应，氧气不足时直接影响废气净化效率，产生碳黑等副产物附着在催化块表面，引起催化块失活。 v在通入VOCs气体前，需通入流动的新鲜空气对催化块进行充分预热，一般＞300℃。 v催化块应轻拿轻放，填装时催化块孔径方向须与气流方向一致，并紧密摆放，中间不得有大于2mm的空隙；摆放时催化床层与炉膛器壁边缘用高温棉塞实，避免直接接触导致高温体积膨胀时催化块被挤压碎裂。 v催化块的最佳使用温度为250~500℃，废气浓度为500~4000mg/m3，空速为8000~15000h-1。应尽量避免废气浓度瞬时急剧升高或使催化剂长期处于600℃以上高温。 v废气含尘量不得高于10mg/m3，否则易引起催化块孔道的堵塞。如前处理难以将粉尘降至理想状态，建议定期取下催化块并用气枪吹扫后再行使用，不得用水或任何液体冲洗。 v结束作业时，先切断VOCs气源，使用新鲜空气继续加热运行20分钟后再关停催化燃烧设备。避免催化块在低温下接触VOCs气体，可有效延长催化块使用寿命。 v当催化块使用时间较久出现一定的活性下降时，可将催化床层前后或上下对调，或适当提高催化室工作温度。
Qualification Certificate
Quality Management System Certificate
Invention Patent Certificate
High-tech enterprises
Related Products
online message
